Conception d'isolation sismique à la base à Charleville-Mézières

Essais rigoureux. Rapports clairs.

EN SAVOIR PLUS

Charleville-Mézières, située dans une zone de sismicité modérée mais non négligeable, recense une activité tectonique liée au fossé rhénan qui, bien que lointaine, se traduit par des sollicitations à basse fréquence sur le bassin sédimentaire ardennais. La liquéfaction des alluvions de la Meuse sous sollicitation cyclique peut fragiliser les fondations classiques. Face à ce risque diffus, la conception d'isolation sismique à la base représente la solution technique la plus avancée pour découpler le mouvement du sol de celui de la structure. À Charleville-Mézières, cette approche modifie radicalement le comportement dynamique des ouvrages en allongeant leur période fondamentale, ce qui réduit les accélérations transmises aux éléments non structuraux et protège les équipements sensibles des bâtiments publics.

L'isolation sismique à la base à Charleville-Mézières peut réduire les forces sismiques de 60 à 80 % comparé à un encastrement classique, protégeant le contenu architectural et technique.

Nos domaines de service

Démarche et périmètre

Les contrastes hydrologiques de Charleville-Mézières, entre les terrasses alluviales de la Meuse et les versants schisteux, imposent une analyse rigoureuse avant toute conception d'isolation sismique à la base. La nappe phréatique fluctuante modifie l'impédance des sols et peut altérer l'efficacité des isolateurs si le couplage sol-structure n'est pas modélisé correctement. Un essai CPT est souvent prescrit pour caractériser la stratigraphie fine des alluvions et détecter les lentilles compressibles. De plus, le dimensionnement des isolateurs doit intégrer les déplacements résiduels post-séisme, ce qui nécessite une étude de stabilité des talus lorsque l'ouvrage est adossé à un coteau. Le choix entre appuis en élastomère fretté, à noyau de plomb ou à friction pendulaire dépend de la rigidité latérale souhaitée et du niveau de performance visé, selon l'Eurocode 8 pour la zone de Charleville-Mézières.
Conception d'isolation sismique à la base à Charleville-Mézières

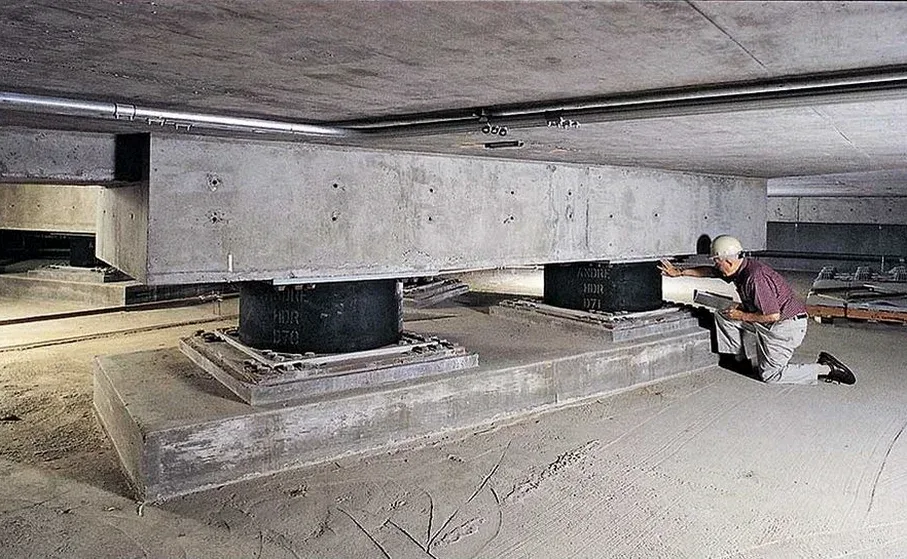

Image technique — Charleville-Mézières

Considérations locales

L'erreur la plus fréquente à Charleville-Mézières est de vouloir appliquer le même coefficient de comportement q que pour une structure ductile, sans vérifier que le radier rigide nécessaire au bon fonctionnement des isolateurs est bien dimensionné pour les poussées hydrostatiques. Un sous-dimensionnement du radier sur pieux en zone inondable entraîne des tassements différentiels qui bloquent partiellement le mouvement des isolateurs, annulant leur efficacité. Le laboratoire applique les critères de l'EN 1998-1 pour s'assurer que chaque appui conserve sa capacité de recentrage et que le joint sismique périphérique autorise le déplacement maximal calculé sans martelage. L'omission d'un essai de plaque de charge pour confirmer le module de réaction du sol support est un autre piège qui compromet la régularité du mouvement d'ensemble.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Normes de référence

NF EN 1998-1 (Eurocode 8) - Conception parasismique, NF EN 15129 - Dispositifs antisismiques, NF P 06-013 - Règles PS 92 (référence historique)

Paramètres de référence

ParamètreValeur typique
Période fondamentale cible2,0 à 3,5 s selon la flexibilité du système
Amortissement effectif15 à 30 % (élastomère avec noyau de plomb)
Déplacement de dimensionnementCalculé via spectre de déplacement (Eurocode 8)
Module de cisaillement (isolateur)0,4 à 1,2 MPa selon la nuance d'élastomère
Ratio de forme des appuis> 5 pour assurer la stabilité au flambement
Norme de qualificationNF EN 15129 (Dispositifs antisismiques)

Questions fréquentes

L'isolation sismique à la base est-elle vraiment utile à Charleville-Mézières vu la sismicité modérée ?

Oui, car la sismicité modérée ne signifie pas absence de risque. Les séismes lointains génèrent des ondes de longue période qui peuvent entrer en résonance avec les bâtiments de 5 à 10 étages sur les sols meubles de la vallée. L'isolation à la base décale la période propre de la structure hors de cette plage critique, protégeant ainsi les cloisons, les faux-plafonds et les équipements techniques. La réduction des accélérations est significative, même pour des magnitudes modérées.

Quel budget prévoir pour une étude de conception d'isolation sismique à la base ?

Pour une mission complète incluant les investigations géotechniques spécifiques, la modélisation dynamique et le prédimensionnement des isolateurs, le budget se situe généralement entre 4 000 € et 7 820 €, selon la complexité de la géométrie du bâtiment et le nombre d'accélérogrammes à traiter.

Peut-on installer des isolateurs sismiques sous un bâtiment existant à Charleville-Mézières ?

C'est techniquement possible, mais représente un défi majeur. Cela nécessite de reprendre la structure en sous-œuvre, de scier les poteaux un par un pour y insérer les isolateurs tout en maintenant la stabilité temporaire de l'ouvrage. La présence d'une nappe phréatique haute dans certains quartiers de Charleville-Mézières complique encore les travaux de terrassement. Une analyse structurelle très fine et un phasage de chantier rigoureux sont indispensables.
