Conception de chaussées souples à Charleville-Mézières : analyse du support et dimensionnement

Les hivers rudes et les étés capricieux des Ardennes mettent à rude épreuve les structures de chaussée. À Charleville-Mézières, où les amplitudes thermiques dépassent facilement 40 °C sur l'année, le gel peut pénétrer profondément dans les sols limoneux de la vallée de la Meuse. Une chaussée souple mal dimensionnée se dégrade en deux ou trois saisons, avec des fissurations en faïençage et des ornières précoces. Notre équipe technique aborde chaque projet en partant du sol support — sa nature, sa sensibilité à l'eau, sa portance à long terme. Avant de caler les épaisseurs de grave-bitume et de béton bitumineux, nous réalisons les reconnaissances géotechniques nécessaires, notamment l'essai de plaque de charge pour évaluer le module de déformation du support, et le CBR routier pour déterminer la classe de portance de l'arase selon le guide CEREMA.

Dans la vallée de la Meuse, une chaussée souple sans couche de forme adaptée aux limons perd 40 % de sa durée de vie en 10 ans.

Nos domaines de service

Démarche et périmètre

Charleville-Mézières, avec ses 46 000 habitants et son tissu industriel encore actif, voit circuler un trafic hétérogène : des véhicules légers sur les voiries résidentielles de Mézières, mais aussi des poids lourds intenses sur les axes desservant la zone de Mohon ou le port fluvial. La norme NF P 98-086 définit le dimensionnement par le calcul rationnel, mais tout repose sur la classification GTR du sol support. Dans les boucles de la Meuse, nous rencontrons souvent des limons de classe A1 à A2, sensibles au remaniement et à la saturation. Pour fiabiliser le dimensionnement, nous couplons systématiquement les essais de portance avec une analyse de la granulométrie du sol, car la courbe granulométrique conditionne directement le choix des matériaux de couche de forme. La structure type que nous retenons combine une couche de roulement en BBSG, une couche de base en GB3 et une couche de fondation en matériaux traités, le tout dimensionné pour une durée de service de 20 à 30 ans sous le trafic cumulé équivalent (NE).

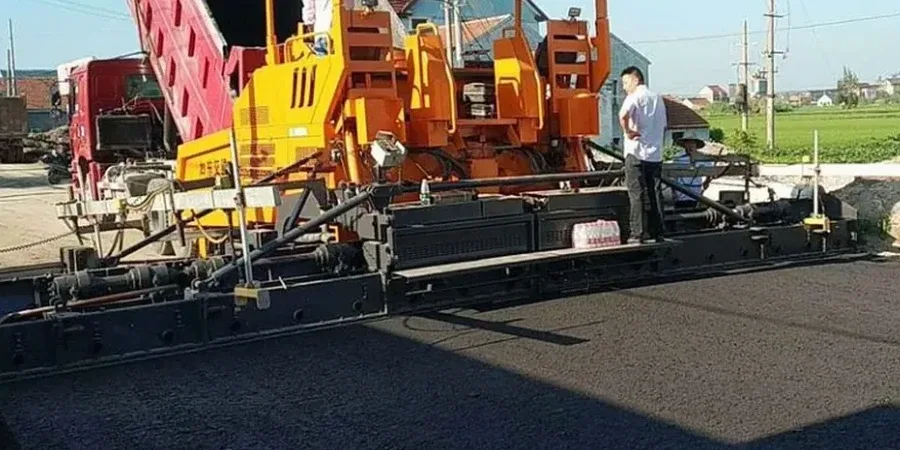

Conception de chaussées souples à Charleville-Mézières : analyse du support et dimensionnement — Image technique — Charleville-Mézières

Considérations locales

L'erreur la plus fréquente que nous constatons sur les chantiers ardennais est de dimensionner la chaussée sur une hypothèse de portance non vérifiée. Un chef de chantier reprend une classe PF3 de mémoire, alors que l'arase réelle, après un hiver pluvieux, plafonne à PF1. Résultat : une épaisseur insuffisante de grave-bitume, et des ornières qui apparaissent au bout du premier été chaud, quand les enrobés ramollissent. À Charleville-Mézières, le risque est aggravé par la présence de remblais anthropiques dans les anciennes friches industrielles de la ville basse. Ces matériaux hétérogènes, parfois compressibles, faussent complètement les calculs si on ne les identifie pas. Un contrôle de portance à la plaque sur l'arase terrassée n'est pas une option — c'est la seule garantie que la structure dimensionnée correspond bien aux conditions réelles du support.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Normes de référence

NF P 98-086 : Dimensionnement des chaussées routières, Guide technique CEREMA : Conception et dimensionnement des structures de chaussée (2023), NF EN 13286-2 : Mélanges traités aux liants hydrauliques, NF P 98-125 : Assises de chaussées — Graves non traitées

Paramètres de référence

Paramètre	Valeur typique
Durée de dimensionnement chaussée souple	20 à 30 ans (trafic T3/T4)
Coefficient d'agressivité CAM	0,8 à 1,2 selon trafic PL
Classe de portance visée (NF P 98-086)	PF2 à PF3 (80-120 MPa EV2)
Épaisseur type grave-bitume GB3	8 à 14 cm selon trafic
Module de déformation EV2 requis	≥ 50 MPa sur arase
Sensibilité au gel (classification GTR)	SG1 à SG3 (limons ardennais)

Questions fréquentes

Quel est le coût d'une étude de conception de chaussée souple à Charleville-Mézières ?

Le budget pour une étude complète de dimensionnement de chaussée souple, incluant les reconnaissances du sol support, les essais de portance et le calcul des épaisseurs selon la NF P 98-086, se situe généralement entre 1 700 € et 5 300 €. Le montant varie selon la superficie du projet, le nombre de points d'essai requis et la complexité du trafic à modéliser.

Quelle est la différence entre une chaussée souple et une chaussée rigide ?

La chaussée souple répartit les charges par une déformation élastique de la structure, avec des couches bitumineuses sur une assise granulaire. La chaussée rigide, en béton, travaille en flexion et reporte les charges sur une plus grande surface. Dans le contexte ardennais, la chaussée souple est souvent préférée car elle tolère mieux les tassements différentiels des sols limoneux de la vallée de la Meuse, mais elle exige une couche de forme parfaitement dimensionnée pour éviter les remontées de fissures.

Quels sont les essais de sol indispensables avant de dimensionner une chaussée à Charleville-Mézières ?

Nous réalisons systématiquement un essai de plaque de charge pour mesurer le module EV2 de l'arase, un essai CBR pour caractériser la portance du sol support, et des sondages à la tarière pour prélever des échantillons. L'analyse granulométrique et les limites d'Atterberg en laboratoire permettent ensuite de classer le sol selon la norme GTR. Sans ces données, le dimensionnement selon le guide CEREMA reste théorique.
