À Charleville-Mézières, quand on creuse un peu, on tombe vite sur les alluvions de la Meuse. Des sables, des limons, parfois des couches organiques héritées des anciens méandres de la rivière. Ce contexte géologique particulier, typique du fond de vallée ardennais, impose souvent de recourir à la conception d'injections pour améliorer un sol avant de fonder un ouvrage ou pour créer un écran d'étanchéité sous une infrastructure. On ne se contente jamais d'une recette standard. Ici, entre les boucles de la Meuse et les terrasses alluviales, la variabilité verticale et latérale des sols est telle que chaque campagne d'injection doit s'appuyer sur une reconnaissance préalable rigoureuse, souvent en couplant les résultats d'un essai au pénétromètre statique avec une analyse granulométrique fine des horizons traversés.

Injecter un sol alluvial sous la Meuse, c'est d'abord comprendre comment l'eau y circule avant de choisir son coulis.

Nos domaines de service

Démarche et périmètre

On a récemment suivi un chantier de réhabilitation d'une friche industrielle rive gauche, juste en contrebas du Mont Olympe. Le projet prévoyait un bâtiment tertiaire de trois niveaux sur un remblai hétérogène recouvrant les alluvions sableuses. L'étude de sol a révélé des circulations d'eau souterraine actives, un vrai risque de renard hydraulique sous la future semelle. La conception d'injections a donc été orientée vers un traitement par injections de coulis de ciment fin, avec une double approche : un clavage superficiel des poches de décompression dans le remblai, puis un traitement plus profond en colonnes sécantes pour constituer une barrière hydraulique. Pour valider le schéma d'injection, on a systématiquement vérifié la compatibilité du coulis avec la porosité du sol via des essais de perméabilité in situ avant et après traitement. Le débit de la Meuse étant capricieux en hiver, on a aussi dû intégrer une fenêtre de tirant d'eau réduit dans le phasage des travaux.
Conception d'injections (grouting) à Charleville-Mézières

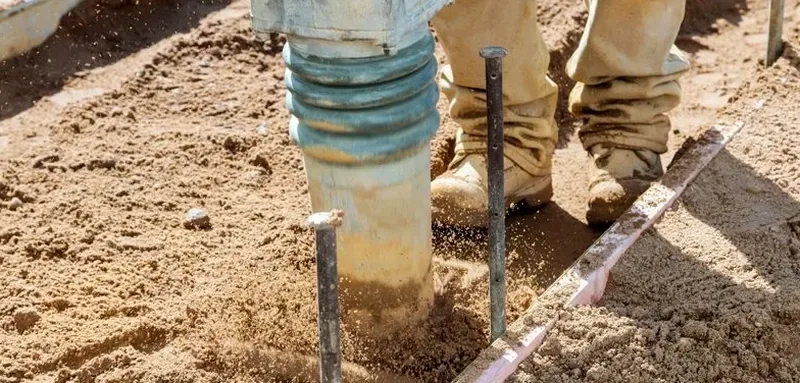

Image technique — Charleville-Mézières

Considérations locales

Le paradoxe climatique de Charleville-Mézières, c'est le contraste entre les crues hivernales de la Meuse et les étiages estivaux qui découvrent les berges. Ce battement de nappe phréatique, parfois de plus de deux mètres dans les sables alluviaux, modifie constamment l'état de saturation des sols. Une conception d'injections mal calée, avec un coulis inadapté, peut voir son efficacité ruinée par la dissolution ou le lessivage en période de hautes eaux. L'autre risque qu'on identifie souvent en phase étude, c'est la présence de lentilles tourbeuses non détectées par des sondages trop espacés. Injecter dans une tourbe, c'est dilapider le coulis dans un matériau compressible qui ne tiendra aucune charge. La norme NF EN 12715 définit bien les catégories d'injectabilité, mais sur le terrain, c'est la réactivité de l'équipe d'injection face aux refus ou aux venues d'eau qui fait la différence entre un traitement homogène et un massif hétérogène.

Besoin d'une évaluation géotechnique ?

Réponse sous 24h.

E-mail: [email protected]

Normes de référence

NF EN 12715 : Exécution des travaux géotechniques spéciaux — Injection, NF P94-140 : Calcul et exécution des injections, Eurocode 7 (NF EN 1997-1 et 2) : Calcul géotechnique, NF EN ISO 22476-1 : Essais au pénétromètre statique (CPT) — reconnaissance préalable

Paramètres de référence

ParamètreValeur typique
Pression d'injection max. (traitement sol meuble)≤ 4 MPa (selon NF EN 12715)
Ouverture de fissure traitée (rocher)≥ 0.2 mm avec coulis ultra-fin
Ratio E/C coulis de ciment0.5 à 2.0 (ajusté selon perméabilité)
Module de déformation après traitementMultiplié par 2 à 10 selon l'horizon
Perméabilité résiduelle cible (étanchéité)k ≤ 1×10⁻⁶ m/s sous barrage/radier
Type de sol traitable par claquageSables limoneux à graveleux (D15 > 0.1 mm)
Contrôle non destructifTomographie sismique / résistivité avant-après

Questions fréquentes

Quel est le coût d'une campagne de conception d'injections à Charleville-Mézières?

La fourchette de prix pour la conception d'injections (hors réalisation des travaux) se situe généralement entre 1.260 € et 3.810 €. Cela inclut l'étude géotechnique préalable, la définition du programme d'injection, les essais de laboratoire sur le coulis et la supervision des travaux. Le montant exact dépend de l'emprise du site, de la profondeur de traitement et du nombre d'inclusions à contrôler.

Quels sont les types d'injection utilisés dans les alluvions de la Meuse?

Dans le contexte carolomacérien, on utilise principalement l'injection de claquage pour les horizons sableux perméables et l'injection de pénétration pour les sables plus fins. Le coulis de ciment microfin est privilégié pour sa bonne injectabilité et sa résistance aux circulations d'eau. Pour les lentilles argileuses, on adapte le traitement avec un coulis plus fluide ou on combine avec un traitement par colonnes de sol-ciment.

Comment contrôler l'efficacité d'une injection sous nappe phréatique?

Le contrôle passe par trois étapes : pendant l'injection, on suit en continu la pression et le volume injecté par passe. Après traitement, on réalise des essais de perméabilité type Lefranc ou Lugeon dans des forages de contrôle pour vérifier l'atteinte de la perméabilité cible. Enfin, des profils de tomographie sismique ou électrique avant/après permettent de visualiser l'homogénéité du massif traité sur toute l'emprise.
